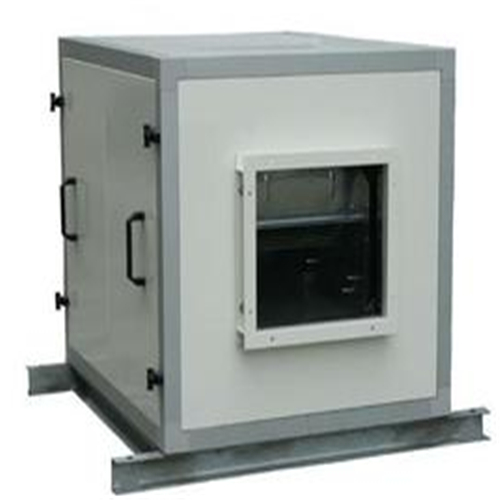

DBF系列低噪聲離心式變風量風機箱
舉例：D BF 20 A 1 I S W型D:低噪聲,BF：變風量風機箱,20：風量20×100（m3/h,A：傳動方式,分為A式傳動（直連）和E式傳動（皮帶）兩種
1：風機數量，1為1臺風機；2為兩臺風機；3為三臺風機
I：出風方向，I為水平出風；II為上出風
S：過濾網抽出方向，S為上抽出；Z為左抽出；Y為右抽出（以面對進風口為基準）
W：機組形式，W為臥式機組；L為立式機組
DBF系列低噪聲離心式變風量風機箱性能參數
| 型 號 | 風量(m3/h) | 全壓Pa | 電機功率KW | 噪聲dB(A) | 重量(Kg) |
| DBF20 | 2000 | 190 | 0.25 | 55 | 85 |
| DBF30 | 3000 | 323 | 0.55 | 58 | 90 |
| DBF2×20 | 4000 | 190 | 2x0.25 | 58 | 175 |
| DBF40 | 4000 | 373 | 0.8 | 60 | 180 |
| DBF50 | 5000 | 441 | 1.1 | 62 | 185 |
| DBF3×20 | 6000 | 190 | 3x0.25 | 60 | 180 |
| DBF2×30 | 6000 | 323 | 2x0.55 | 61 | 160 |
| DBF60 | 6000 | 302 | 1.1 | 63 | 210 |
| DBF70 | 7000 | 385 | 1.5 | 65 | 220 |
| DBF2×40 | 8000 | 373 | 2x0.8 | 63 | 290 |
| DBF80 | 8000 | 407 | 1.8 | 65 | 240 |
| DBF3×30 | 9000 | 323 | 3x0.55 | 63 | 300 |
| DBF90 | 9000 | 450 | 2.2 | 63 | 280 |
| DBF2×50 | 10000 | 441 | 2x1.1 | 65 | 200 |
| DBF100 | 10000 | 601 | 3 | 65 | 275 |
| DBF3×40 | 12000 | 373 | 3x0.8 | 65 | 380 |
| DBF2×60 | 12000 | 302 | 2x1.1 | 65 | 220 |
| DBF120 | 12000 | 750 | 4 | 65 | 300 |
| DBF2×70 | 14000 | 385 | 2x1.5 | 67 | 240 |
| DBF3×50 | 15000 | 441 | 3x1.1 | 67 | 420 |
| DBF2×80 | 16000 | 407 | 2x1.8 | 67 | 470 |
| DBF2×90 | 18000 | 450 | 2x2.2 | 67 | 470 |
| DBF2×100 | 20000 | 601 | 2x3 | 67 | 500 |
| DBF2×120 | 24000 | 750 | 2x4 | 67 |
520 |
DBF系列低噪聲離心式變風量風機箱尺寸
| 型 號 | 尺寸 | |||||||||||||
| L | W | H | A | B | C | D | E | F | G | I | R | S | T | |
| DBF20 | 650 | 630 | 630 | 295 | 260 | 414 | 345 | 510 | 480 | 230 | 60 | / | / | 300 |
| DBF30 | ||||||||||||||
| DBF2×20 | 1200 | 1110 | 600 | |||||||||||
| DBF2×30 | ||||||||||||||
| DBF3×20 | 1700 | 1610 | 550 | 550 | ||||||||||
| DBF3×30 | ||||||||||||||
| DBF40 | 850 | 700 | 820 | 315 | 360 | 560 | 450 | 610 | 650 | 280 | 80 | / | / | 350 |
| DBF50 | ||||||||||||||
| DBF2×40 | 1300 | 1210 | 640 | 330 | ||||||||||
| DBF2×50 | ||||||||||||||
| DBF3×40 | 1900 | 1810 | 640 | 310 | ||||||||||
| DBF3×50 | ||||||||||||||
| DBF60 | 850 | 900 | 820 | 430 | 360 | 560 | 450 | 810 | 650 | 280 | 80 | / | / | 450 |
| DBF70 | ||||||||||||||
| DBF80 | ||||||||||||||
| DBF2×60 |
1800 |
1710 |
900 | |||||||||||
| DBF2×70 | ||||||||||||||
| DBF2×80 | ||||||||||||||
| DBF2×90 | 1000 |
900 |
990 | 400 | 460 | 700 | 545 |
810 |
800 | 330 | 100 | / | / | 3450 |
| DBF2×100 | ||||||||||||||
| DBF2×120 | ||||||||||||||
| DBF2×90 | 1800 | 1710 | 900 | |||||||||||
| DBF2×100 | ||||||||||||||
| DBF2×120 | ||||||||||||||
五、DBF-Ⅱ、Ⅲ型風機箱外形尺寸表(單位：mm)
| 機號 | L | W | H | A | B | C | D | E | 重量 |
| 2.8 | 1150 | 750 | 800 | 350 | 275 | 145 | 450 | 510 | 85 |
| 3.15 | 1300 | 850 | 850 | 400 | 290 | 145 | 550 | 560 | 110 |
| 3.55 | 1400 | 950 | 900 | 450 | 310 | 145 | 650 | 610 | 150 |
| 4 | 1450 | 1050 | 1000 | 500 | 345 | 145 | 750 | 710 | 180 |
| 4.5 | 1550 | 1200 | 1050 | 560 | 375 | 145 | 900 | 760 | 210 |
| 5 | 1750 | 1350 | 1200 | 640 | 405 | 145 | 1050 | 910 | 330 |
| 5.6 | 1850 | 1550 | 1300 | 720 | 420 | 145 | 1250 | 1010 | 400 |
| 6.3 | 1950 | 1700 | 1450 | 800 | 465 | 175 | 1340 | 1100 | 480 |
| 7.1 | 2250 | 1850 | 1650 | 900 | 530 | 175 | 1490 | 1300 | 730 |
| 8 | 2400 | 2150 | 1800 | 1010 | 580 | 175 | 1790 | 1450 | 1000 |
| 9 | 2600 | 2350 | 2000 | 1130 | 660 | 175 | 1990 | 1650 | 1300 |
| 10 | 2800 | 2600 | 2200 | 1270 | 700 | 175 | 2240 | 1850 |
1600 |
